浅析9008读取UFS的GPT分区表

原文地址：https://www.coolapk.com/feed/52195441?shareKey=ZWZiYmYwOTVkZTkwNjcyYWI0Nzk~&shareUid=9253990&shareFrom=com.coolapk.market_14.5.1 已获得原作者转载授权

经常用QFIL的朋友都知道QFIL有一个PartitionManager功能，作用就是在9008模式直接读取本机当前的分区表。下面将介绍此功能在UFS设备上的实现思路。

首先我们需要准备QSaharaServer.exe，fh_loader.exe和设备的firehose.elf。前两个文件是命令行程序，可以在QFIL的文件目录里找到。

读取分区表分为两步：回读分区表文件，和解析分区表文件。

注：下文所有命令中带有[]的内容，请根据实际情况自行填写。

【回读分区表文件】

任何9008读写都需要先发送引导（firehose），使设备能够自由读写。你可以使用

QSaharaServer.exe -p \\.\COM[端口号] -s 13:[firehose文件路径]

命令来发送引导。部分设备需要更复杂的授权流程，总之首先要开启自由读写。

然后读取分区表文件。分区表文件存储在固定的位置，所以我们按照固定的位置来读就行。命令如下：

fh_loader.exe --port=\\.\COM[端口号] --search_path="[保存文件夹路径]" --sendimage="[保存文件名字]" --memoryname=UFS --lun="0" --start_sector="0" --num_sectors="6" --convertprogram2read --zlpawarehost=1 --noprompt

UFS设备有6或7个lun。上面的命令是读lun0分区表的，如果读lun1，则修改为--lun="1"即可。

读出来的分区表文件大小为24KB（24576字节）。

【解析分区表文件】

用16进制编辑器打开分区表文件。我们只关注8192字节到结尾的entries的内容即可。

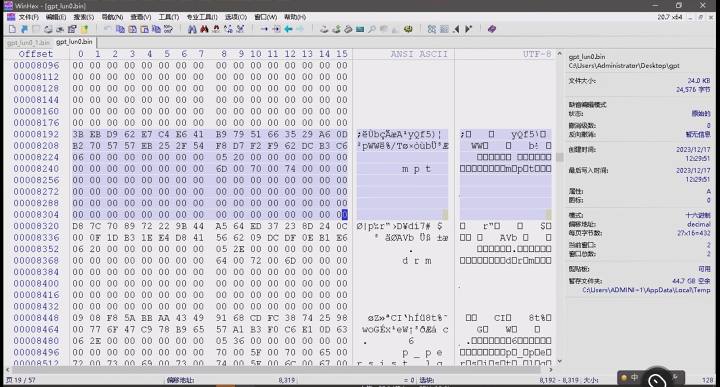

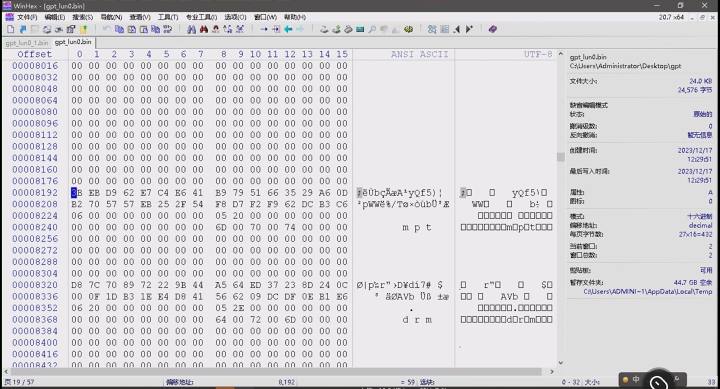

如图，可以看到从8192字节开始，下面开始出现分区相关的信息。从8192字节开始，每128字节存储一个分区的信息。

下面我们来解析这一个分区。

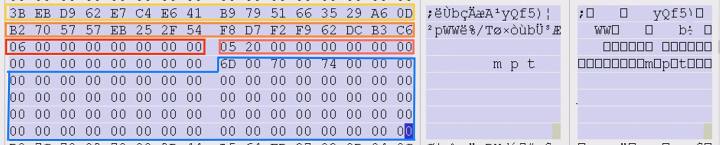

如图划分。0-15字节（第一行）为分区type，16-31字节（第二行）为分区guid，32-39字节（第三行左）为分区起始扇区，40-47字节（第三行右）为分区终止扇区，下面蓝框部分为分区名。

分区名很好处理，将00除去并以文本形式查看就可以得到了。可以看到分区名为mpt。

起始扇区信息是以1字节为一组，倒序排列的16进制数值，我们要将它正确排列并转换成10进制数值。倒序什么意思呢，假如我在分区表文件中看到的起始扇区信息是AB CD EF GH IJ KL MN OP，那么正确的顺序就应该是：OP MN KL IJ GH EF CD AB。图里的起始扇区信息为0600000000000000，那么正确的顺序就应该是：0000000000000006。这是16进制数值，再转换为10进制数值：

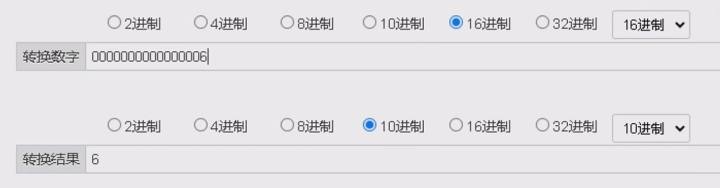

http://kw360.net/hexconvert/

得到mpt分区的起始扇区值为6。

终止扇区同理：0520000000000000→0000000000002005→8197。

另外，扇区数目（分区大小）=终止扇区-起始扇区+1。

type和guid我们平时刷机基本用不到，在此就不赘述了。思路也是类似的，大家感兴趣可以对比官方读出来的研究。
